PDMS芯片实验室
Flexdym芯片实验室
PMMA芯片实验室
SU-8、显影液、去胶液、丙酮、酒精、PDMS套装等
SU-8、显影液、去胶液、丙酮、酒精、PDMS套装等
对微流控芯片表面进行污染物清除、表面活化、粘合前处理、表面化学改性等
对微流控芯片表面进行污染物清除、表面活化、粘合前处理、表面化学改性等

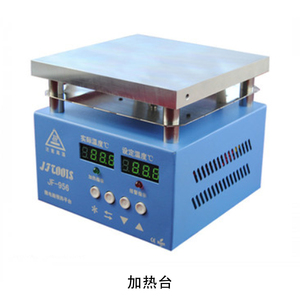

用于均匀加热和固化基板上的光刻胶
用于均匀加热和固化基板上的光刻胶
用于在制作硅模板时,将设计的芯片结构精确转移至经过涂有光刻胶的硅底板上
用于在制作硅模板时,将设计的芯片结构精确转移至经过涂有光刻胶的硅底板上
用于在微流控芯片基板上均匀涂覆一定厚度的光刻胶
用于在微流控芯片基板上均匀涂覆一定厚度的光刻胶
主要仪器设备
主要优势

PDMS薄膜属于一种高分子性聚合物薄膜,以聚二甲基硅氧烷为原料制备。由于聚二甲基硅氧烷材料的特性,赋予了PDMS薄膜一定的特异性能。如弹性、优异的气体透过性、全透明性、生物相容性等。并具有无毒、透气、弹性且具有良好的透光性及疏水性。高度可复制的工艺流程包含全自动等离子清洗舱,可将芯片加工缩短至24小时内,最大化利用所有设备优势性能可选PDMS膜制作工艺。

主要耗材

名称

规格

包装

光刻胶

SU-8 2050

100 mL

光刻胶

SU-8 3050

100 mL

显影液

SU-8 Dev

4 L

PDMS 预聚物

Sylgard 184

1.1 KG

单面抛光硅片

4 英寸

25 /

PDMS 打孔器

0.3-3.5 mm

14 /


应用案例
PDMS芯片加工样品

案例使用材料:PDMS

案例使用机器:YoungLaser-V10

案例描述:左侧为螺旋型PDMS芯片,通道宽度100微米,

右侧为Y通道芯片显微结构



标准服务包

服务周期1年,提供所有设备的售后服务,培训PDMS芯片加工工艺,提供SOP,确保用户可独立完成PDMS芯片制作。


主要仪器耗材
一种柔软的、易于成型和键合的、透明的、抗小颗粒吸附的热塑性弹性体(TPE-S)
一种柔软的、易于成型和键合的、透明的、抗小颗粒吸附的热塑性弹性体(TPE-S)
一种柔软的、易于成型和键合的、透明的、抗小颗粒吸附的热塑性弹性体(TPE-S)
一种柔软的、易于成型和键合的、透明的、抗小颗粒吸附的热塑性弹性体(TPE-S)
用于Flexdym等热塑性材料组成的微流控芯片的热压成型和热压键合
用于Flexdym等热塑性材料组成的微流控芯片的热压成型和热压键合
用于微流控芯片的热压成型或热压键合
用于微流控芯片的热压成型或热压键合
用于将硅片结构以1 μm的精度翻成数值胶耐压模具
用于将硅片结构以1 μm的精度翻成数值胶耐压模具
用于将硅模具结构转印至Epoxy树脂模具的辅助模块
用于将硅模具结构转印至Epoxy树脂模具的辅助模块
主要优势

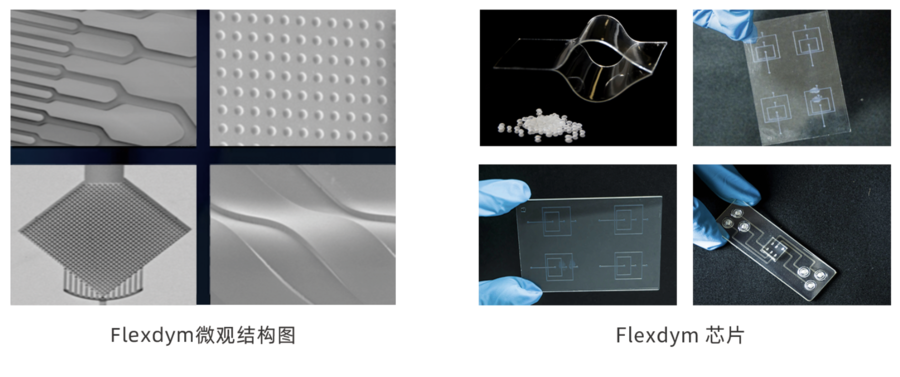

Flexdym是一种专门应用于微流控领域的材料,是一种柔软的、易于成型和键合的、透明的、抗小颗粒吸附的热塑性弹性体(TPE-S),10分钟内即可加工一张精度1微米的芯片。


Flexdym可在实验室中进行快速的芯片原型设计和制作,其性能完全有可能替代PDMS,同时利用Flexdym作为原料进行设计和验证的微流控芯片可立即投入到转产中,进行注塑、模塑、挤压、卷对卷等工业化生产。适合科研和产业,特别适合产业用户使用。

Flexdym新材料的出现,可简化微流体产品开发过程,加速微流体产业化发展的脚步,让微流控研发变得更简单!


应用案例
标准服务包

服务周期1年,提供所有设备的售后服务,培训Flexdym芯片加工工艺,确保用户可独立完成Flexdym芯片制作。

主要仪器设备
用于微流控芯片通道加工、样品池及芯片切割,适用:PMMA、COC、PDMS、NC膜、双面胶
用于微流控芯片通道加工、样品池及芯片切割,适用:PMMA、COC、PDMS、NC膜、双面胶
用于微流控芯片室温键合,适用OCA胶、COF胶、OCF胶、SCA胶、压敏膜等材料
用于微流控芯片室温键合,适用OCA胶、COF胶、OCF胶、SCA胶、压敏膜等材料
用于微流控芯片的热压成型或热压键合
用于微流控芯片的热压成型或热压键合
用于微流控芯片通道加工、样品池及芯片切割,适用:PMMA、COC、PDMS、NC膜、双面胶
用于微流控芯片通道加工、样品池及芯片切割,适用:PMMA、COC、PDMS、NC膜、双面胶
主要优势

PMMA芯片的特点是质硬、高度透明及化学稳定性好,可耐酸碱性(除强酸),可用做化学芯片、分析检测芯片及微反应器制备材料。PMMA具有与石英玻璃、Pyrex班皮璃相当的低于其他材料的背景荧光,同时与PDMS相比具有更短的光漂白时间和更稳定的背景荧光波动。这些优良的特性表明,PMMA芯片比传统的芯片材料更适于高性能荧光标记的DNA分型检测。



主要耗材

名称

规格

包装

PMMA板材

0.30.50.81.02.03.04.05.0 mm厚度300 mm×400 mm长度×宽度

1

进口双面胶

25 μm50 μm100 μm厚度

1 m²

国产双面胶

0.125 μm厚度

1 m²

PDMS

50100200300400500 μm厚度、250 mm × 200 mm(长度×宽度)

1

进口压敏胶

0.1mm厚度

1 m²

国产压敏胶

0.1mm厚度

1 m²


应用案例
PMMA芯片加工样品

案例使用材料:PMMA

案例使用机器:YoungLaser-V10

案例描述:左侧为6层PMMA材质键合的芯片,

右侧为覆膜圆盘型生化分析芯片




标准服务包

服务周期1年,提供所有设备的售后服务,培训PMMA芯片加工工艺,确保用户可独立完成PMMA芯片制作。
